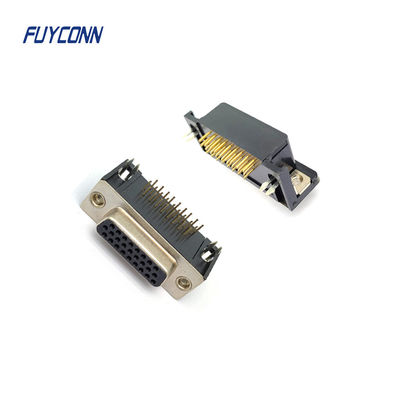

Konektor D-SUB Kepadatan Tinggi PCB Perempuan, Konektor DSUB 15pin 26pin 44pin 62Pin

Sudut Kanan PCB 15pin 26pin 44pin 62Pin Konektor D-SUB Kepadatan Tinggi Wanita

Konektor tipe D paling sering terdiri dari dua dan terkadang lebih baris sambungan paralel. Konektornya dilengkapi cangkang logam format D yang memberikan kekuatan mekanis dan kemampuan penyaringan terbatas. Cangkang logam pada steker dan soket bersentuhan untuk meningkatkan efektivitas penyaringan.

Konektor pemasangan panel biasanya diamankan ke panel menggunakan mur dengan ulir tambahan yang memungkinkan konektor kawin diamankan, mencegah kendor. Konektor bebas dapat memiliki kulit belakang yang menyediakan penyaringan dan sambungan layar kabel, atau kulit belakang plastik yang memberikan perlindungan dan pelepas ketegangan pada kabel.

Pin pada tipe konektor umum dengan dua baris pin (9, 15, 25, dan 37 arah) diberi jarak kira-kira 0,108 inci (2,74 mm) dengan jarak baris 0,112 inci (2,84 mm). Jumlah pin yang tinggi dan kepadatan pin yang lebih tinggi dicapai dengan menggunakan baris pin tambahan.
